LH-FD-S 数字信号放大器

型号：LH-FD-S

可对各类称重传感器输出的mV信号进行信号放大、A/D转换及数字滤波处理，

             一、模块简介

                    FD-S系列称重模块是一种多用途、高性能、高可靠性的A/D模块，

                    能对各类称重传感器输出的mV信号进行信号放大、A/D转换及数字滤波处理，

                    除了无显示外，能够完成称重仪表的所有功能，并与计算机、PLC或称重仪表组成数字称重系统。

              二、应用领域

                    FD-S 分为长方形板和圆板两种，可用于制造数字称重传感器、称重显示仪、过程控制仪表、拉力试验机，

                    并适用于其他称重、力学强度试验等测量场合。圆板尤其适合嵌入模拟称重传感器内，实现对模拟传感器

                    的数字化改造。

               三、技术指标

                    √ 测量信号范围：±15mV

                    √ 分辨率: 100万原码

                    √ 温度系数：≤5ppm／℃ （典型）

                    √ 硬件接口： 采用RS485半双工接口

                    √ 软件协议： 圆 板：自由口协议     长方板：自由口协议 / MODBUS RTU协议可选

                    √ 裸板尺寸（长×宽×高，mm）：铝壳内长方板：55×49×18   圆 板：Ф32×8

                    √ 模数转换、数字化标定、去皮、置零、零点跟踪、开机置零、防抖动等功能；

                    √ 所有设定工作都通过串口完成；

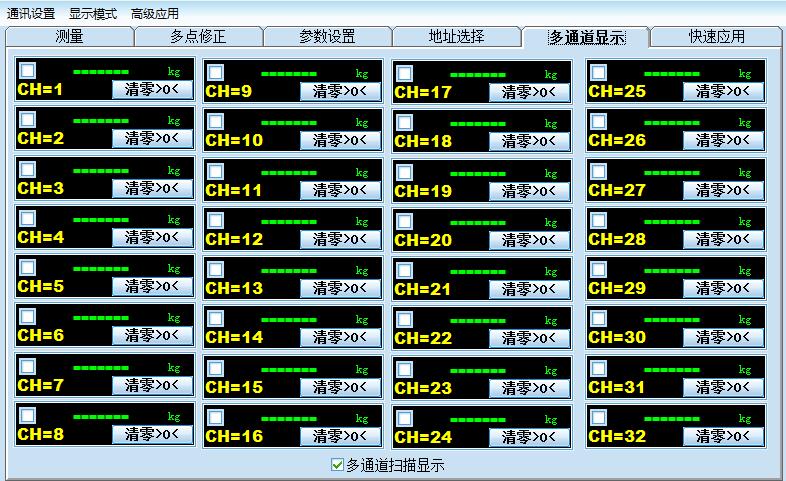

                    √ 模块地址可设置(0～31)，可扩展为总线式通信；

                    √ 波特率、校验位可选择（1200～38400bps），数据输出格式可选择；

                    √ 数字滤波：可设置标准或低通滤波方式及相关参数；

                    √ 测量采样速率可选择，范围3.125～400Hz；

                    √ 特性参数非易失性存储，断电后参数仍然保存；

                    √ 工作电压：自由协议 9V DC（6.5V～12V），modbus协议 24V DC；工作电流≤40mA；

                    √ 全面的保护功能：具有防反接、防过压、瞬间抑制等多重保护；
