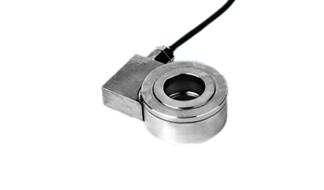

LH-S10A中空力传感器
型号：LH-S10A
特点：中空结构，体积小巧稳定性强，高速动态响应，抗偏载性强，通孔式螺栓压紧力传感器。主要应用于螺钉、杆件的张力和压力、测力器感应头等多场合的测力。
品名：中空力传感器 型号：LH-S10A
|

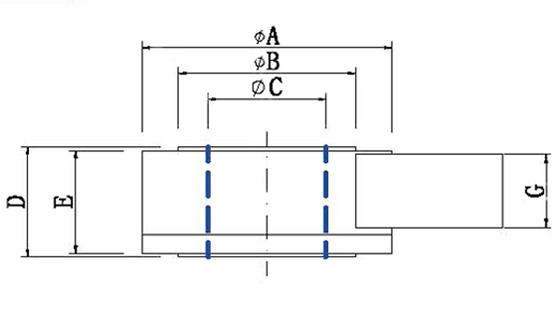

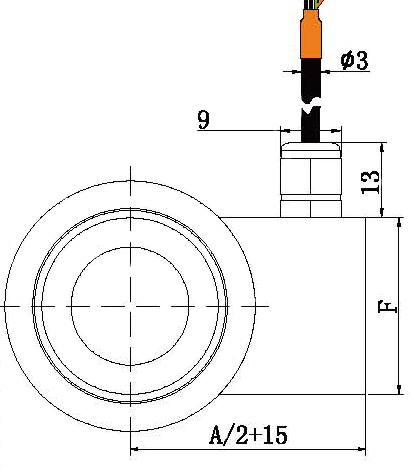

量程 |
A |
B |
C |
D |
E |
F |
G |
|
0-0.3/0.5/1/2t |
34 |
24 |
16 |
15 |
14 |
24 |
11.5 |
|
0-2.5/3/3.5/4t |
50 |
32 |
20.5 |
20 |
19 |
24 |
11.5 |
|
0-/5/10/15/20t |
69 |
54 |
32 |
50 |
49 |
50 |
30 |
|
0-10/20/30/50t |
95 |
78 |
50 |
50 |
49 |
50 |
30 |
|
技术参数 |
|||
|
量程 Capacity |
多量程段可选 |
材质 Material |
不锈钢 |
|
输出灵敏度 Rated output |
1.0 -1.5mV/V |
输出电阻 Output Impedance |
350±5Ω |
|
非线性 Non-linearity |
1 % F.S. |
绝缘电阻 Insulation |
>5000MΩ/10VDC |
|
滞后 Hysteresis |
1 % F.S. |
使用电压 Recommended Excitation |
2-10V |
|
重复性 Repeatability |
1% F.S. |
最大工作电压 Excitation max |
15V |
|
蠕变(30分钟) Creep(30min) |
0.05 % F.S. |
温度补偿范围 Compensated Temp Range |
-10~60℃ |
|
温度灵敏度漂移 Temp Effect On Output |
0.05 % F.S./ 10℃ |
工作温度范围 Operating Temp Range |
-20~80℃ |
|
零点温度漂移 Temp Effect On Zero |
0.05 % F.S./ 10℃ |
安全负载 Safe Load |
120% |
|
防护等级 Protection Class |
IP 65 |
极限负载 Ultimate Load Limit |
150% |
|
输入阻抗 Input Impedance |
350±20Ω |
电缆长度 Cable Length |
∅3 x 3m |
|
电缆线连接方式 Wire Connection |
Ex +: 红 (Red) ; Ex -: 黑 (Black) ; Sig +: 绿 (Green ); Sig -: 白 (White); |
||
